ASW 15 B mit Klapptriebwerk und Bürstenlosem Motor

von Schadl Modellbau

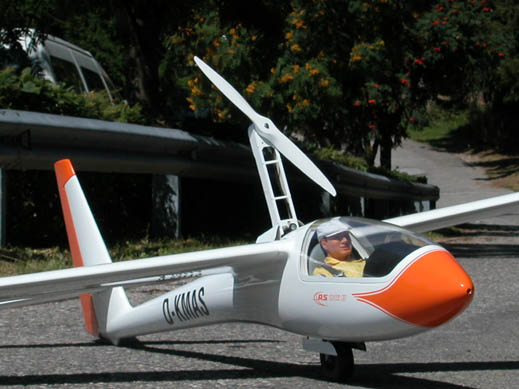

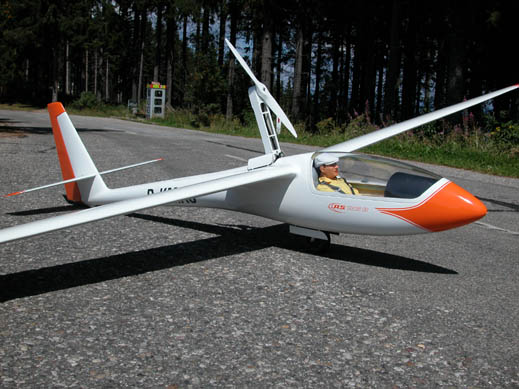

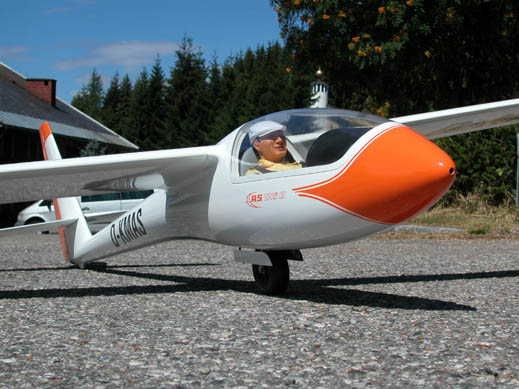

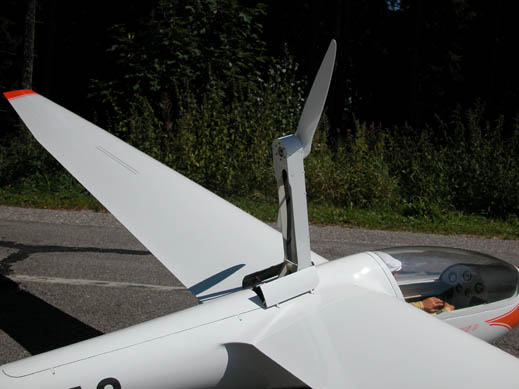

          Die ASW 15b mit ausgefahrenem Klapptriebwerk                        In ausgefahrenem Zustand schließen sich die hinteren Klappen





Alles Fotos wurden freundlicher Weise von Michel Lypka zur Verfügung gestellt

              Klapptriebwerk          Markus Elicker
                      Motor          Lehner 2240
           Zellen          24-30
          Klapptiebwekssteuerung          Stefan Merz Modellbau
Luftschraube          18/10
 Fluggewicht           9,6 kg
  Tragflächeninhalt          123,4 d/dm/2
                                               Flächbenbelastung          78 g/dm/2

Technische Daten:

Maßstab: 1/3

Spannweite:  5 Meter

Profil: SD 7062 oder HQ Strak

Fluggewicht: ca. 9,6kg

Tragflächeninhalt: 123,4dm²

Flächenbelastung: 78g/dm²

Die Daten vom Vorbild

Die ASW 15 ist von Gerhard Waibel konstruiert worden.

Typ ASW 15 ASW 15b
Baujahr 1968 1973
Klasse Clubklasse Standardklasse
Spannweite 15 m 15m
Länge 7,28 m 7,28 m
Streckung 20,45 20,45
Flügelfläche 11 m² 11 m²
Leermasse 205 kg 230 kg
max. Flugmasse 318 kg 408 kg
Profil innen: Wortmann FX 61-163
außen: Wortmann FX 60-126
min. / max. Flächenbelastung --------- / 28,9 kg/m² 29,1 kg/m² / 37,1 kg/m²
Höchstgeschwindigkeit 220 km/h 220 km/h
Wasserballast 0 kg 90 kg
beste Gleitzahl bei km/h 36,6 bei 89 km/h 38 bei 90 km/h
geringste Sinkgeschwindigkeit bei km/h 0,63 m/s 0,59 m/s bei 73 km/h

Vor einigen Jahren wurden für die ASW 15b Winglets gebaut, die die Gleitzahl um 1,5 Punkte erhöht, das geringste Sinken um einige cm verringert und die Schnellflugeigenschaften verbessert
