ASW 15 B "EMA"

Elektrischer - Motor - Aufsatz






                          EMA scale 800

Plug and Fly

Technische Daten:

-800 Watt

-375 Gramm

-16x10 Cam Prop.

-ca.90%Wirkungsgrad

-6s Lipo (andere Z. auf Anfrage)

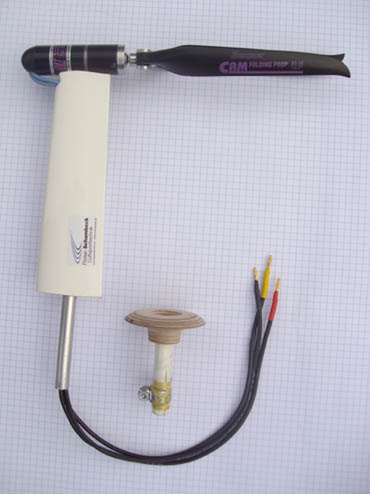

schambeck1 Kopie.jpg (28916 Byte)

EMAs sind patentrechtlich geschützt

Mit dem EMA scale 800 erweitert Florian Schambeck Luftsporttechnik seine bereits bekannten EMAscale-

Reihe (EMA = Elektrischer Motor Aufsatz) um eine weitere Version für Modelle bis zu 9,0 kg

Abfluggewicht..

5m große Scalemodelle, Oldtimer oder auch Zwecksegler können damit problemlos auf Höhe gebracht

werden, auch als Heimkehrhilfe beim Hangsegeln hat sich der EMA bereits bestens bewährt.

Ein hochwertiger Innenläufer der Fa. Lehner, mit einem hochwertigen aerodynamisch optimierten

Planetengetriebe mit nadelgelagerten Planeten, eine 16x10 Klappluftschraube auf einem selbst

entwickelten Spinner und ein Lipo-Akku ab 2500 mAh (6 Zellen) sorgen hier bei ca. 90% Wirkungsgrad

für einen enormen Vortrieb.

Die Antriebseinheit ist auf geringsten Luftwiderstand optimiert, die dickste Stelle (Motor) misst gerade

einmal 30 mm.

Im Segelflug ist der EMA scale 800 (800 Watt) nicht zu spüren.

Die Steigrate beträgt bei einem 8-kg-Segler mit 5m Spannweite fast 4m/sec.

Die Montage auf dem Modell erfolgt über einen in CNC gefertigten Sperrholzhalter, der in den Rumpf

eingeklebt wird. Der Akku mit Drehzahlsteller findet im Rumpf Platz und kann (soll) somit evtl.

Trimmblei ersetzen. Einfach in den Rumpf stecken, Klemmung festziehen, Kabel anstecken und

fliegen, wann man will.

Lieferumfang: -fertig montierter EMA scale 800 mit Motor Getriebe und Luftschraube

-fertig verkabelt samt Steckverbindung zum Steller

-fertige CNC Sperrholzhalterung für den Rumpf

Zubehör: extra Rumpfhalterung, Drehzahlsteller und Lipos können auch bei uns bezogen werden.



Kundenbericht

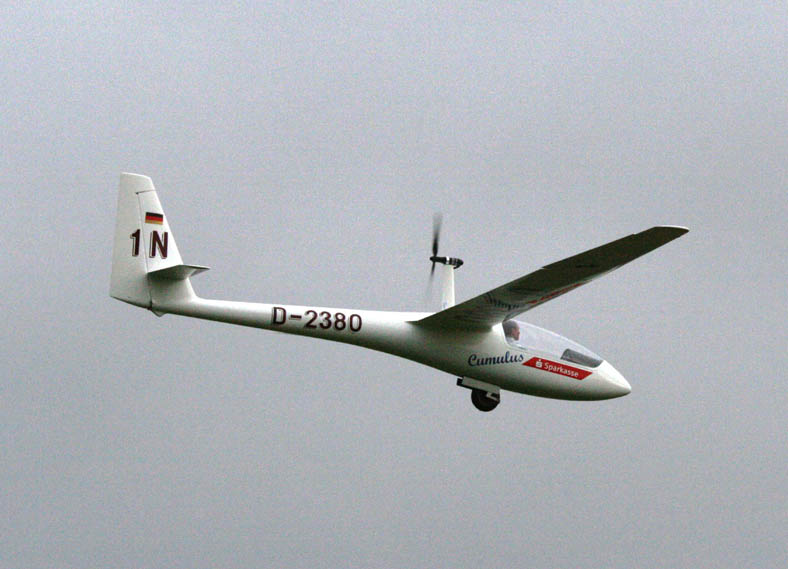

Video vom Erstflug (Sigfried Glas)

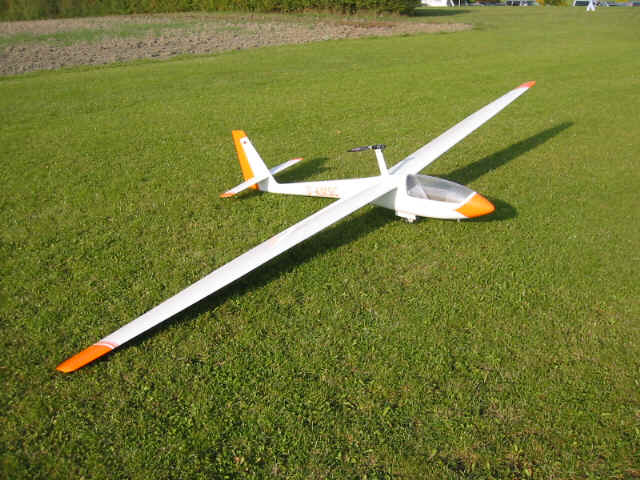

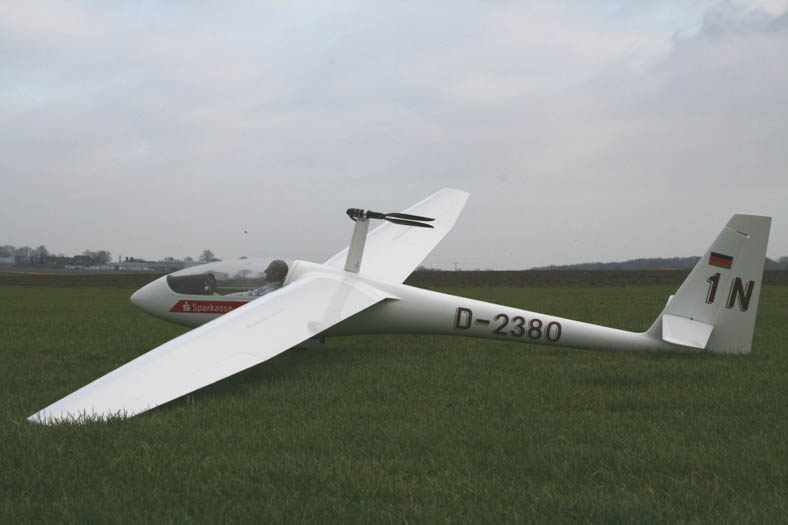

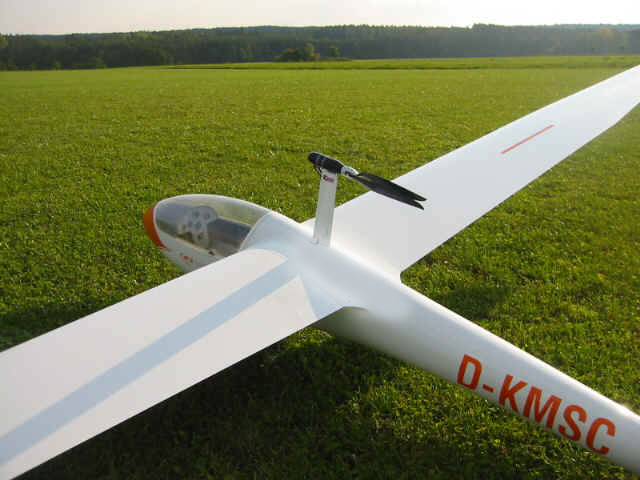

Interessant ist die ASW 15 B mit Klapptriebwerk (Eigenstart fähig)

Technische Daten:

Maßstab: 1/3

Spannweite:  5 Meter

Profil: SD 7062 oder HQ Strak

Fluggewicht: ca. 7,2kg

Tragflächeninhalt: 123,4dm²

Flächenbelastung: 58g/dm²

Die Daten vom Vorbild

Die ASW 15 ist von Gerhard Waibel konstruiert worden.

Typ ASW 15 ASW 15b
Baujahr 1968 1973
Klasse Clubklasse Standardklasse
Spannweite 15 m 15m
Länge 6,48 m 6,48 m
Streckung 20,45 20,45
Flügelfläche 11 m² 11 m²
Leermasse 205 kg 230 kg
max. Flugmasse 318 kg 408 kg
Profil innen: Wortmann FX 61-163
außen: Wortmann FX 60-126
min. / max. Flächenbelastung --------- / 28,9 kg/m² 29,1 kg/m² / 37,1 kg/m²
Höchstgeschwindigkeit 220 km/h 220 km/h
Wasserballast 0 kg 90 kg
beste Gleitzahl bei km/h 36,6 bei 89 km/h 38 bei 90 km/h
geringste Sinkgeschwindigkeit bei km/h 0,63 m/s 0,59 m/s bei 73 km/h

Vor einigen Jahren wurden für die ASW 15b Winglets gebaut, die die Gleitzahl um 1,5 Punkte erhöht, das geringste Sinken um einige cm verringert und die Schnellflugeigenschaften verbessert
